Im Abschnitt Vorlage

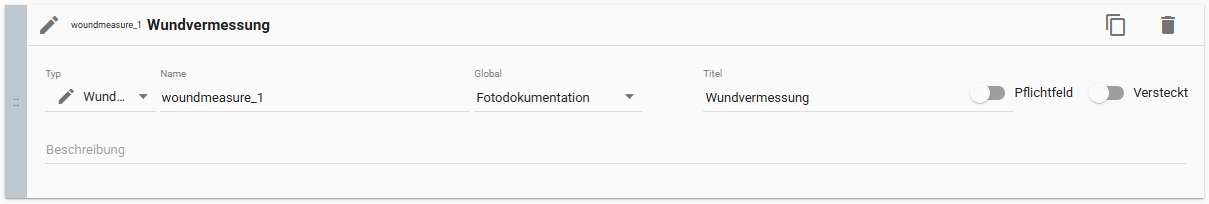

- Das Element "Wundvermessung" verwenden (Titel = "Wundvermessung" und Auswahl "Fotodokumentation" bei Global)

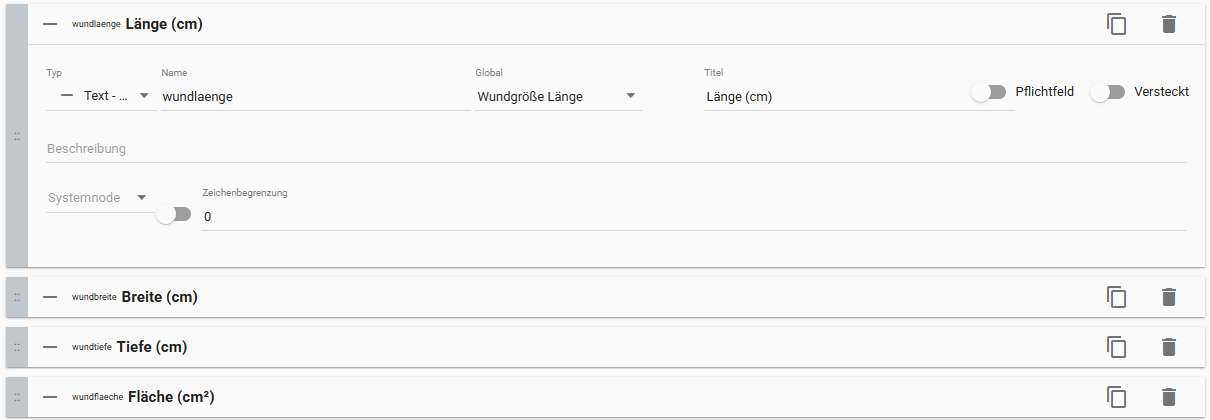

- Textelemente für Länge, Breite, Tiefe, Fläche hinzufügen
- Fläche ("wundlaenge" bei Name und Auswahl "Wundgröße Länge" bei Global)
- Breite ("wundbreite" bei Name und Auswahl "Wundgröße Breite" bei Global)
- Tiefe ("wundtiefe" bei Name und Auswahl "Wundgröße Tiefe" bei Global)
- Fläche ("wundflache" bei Name und Auswahl "Wundgröße Fläche" bei Global)

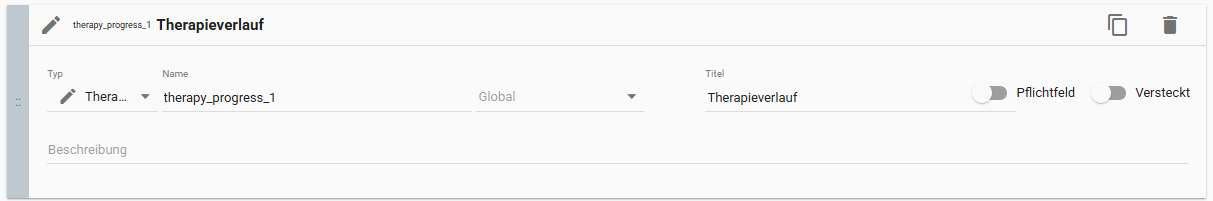

- Das Element "Therapieverlauf" verwenden (Titel = "Therapieverlauf")

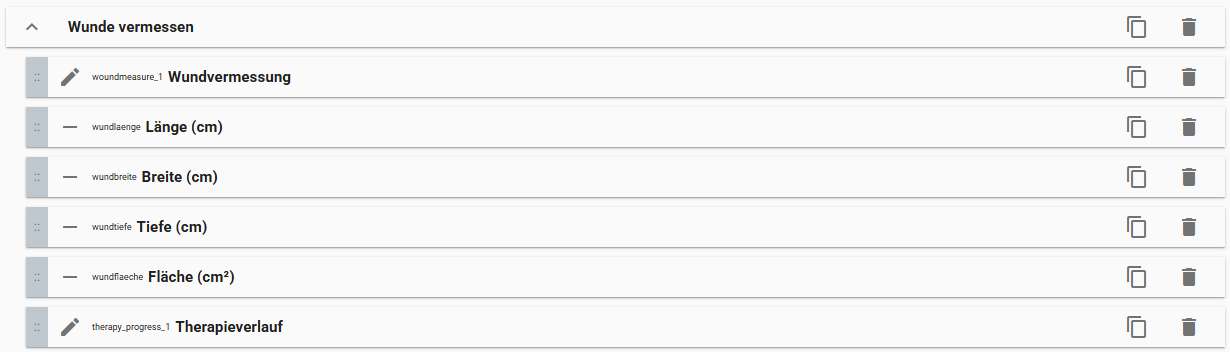

Der komplette Abschnitt könnte folgendermaßen aussehen im Formulargenerator:
Im Abschnitt Bericht
- Wichtig: konsequent Bänder verwenden im gesamten Report!
Verlaufsgraphik einfügen
- Band einfügen (Insert - Bands - Data)

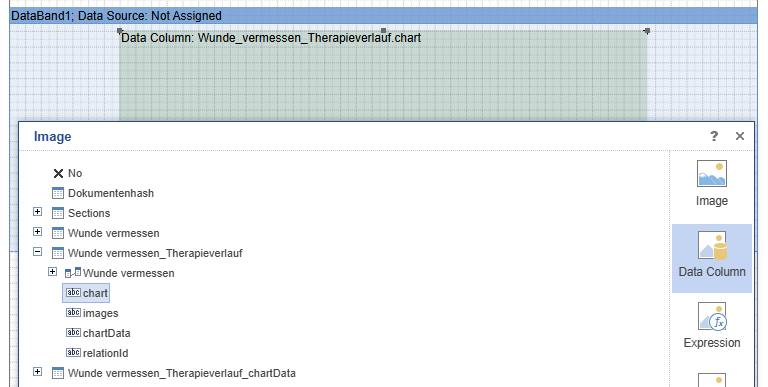

- Bild einfügen (Insert - Image) und entsprechend der gewünschten Größe der späteren Grafik anpassen (Image Stretch + Aspect Ratio)
- Bild mit der Data Source "Therapieverlauf_chartData" verknüpfen
Verlaufstabelle einfügen
- Tabelle einfügen (Insert - Components - Table)

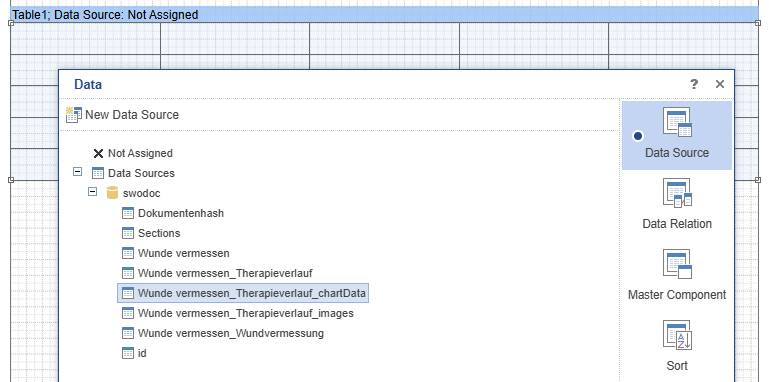

- Tabelle mit der Data Source "Therapieverlauf_chartData" verknüpfen

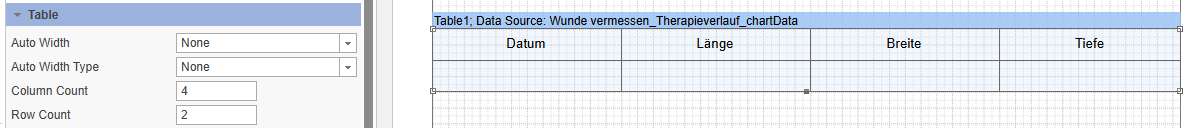

- Tabelle anpassen (Column Count: 4; Row Count: 2; Header Rows Count: 1)
- Benennung der Spalten in der Kopfzeile, z.B. Datum, Länge, Breite, Tiefe

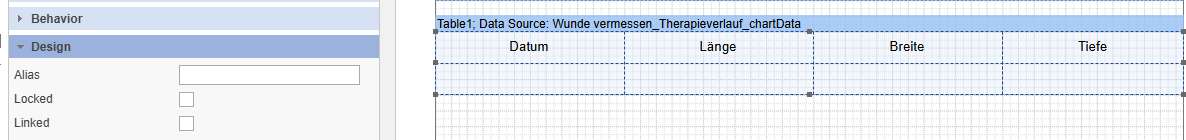

- Hinweis: bei allen Feldern der Tabelle darf unter Eigenschaften/Design "Locked" und "Linked" nicht angehakt sein

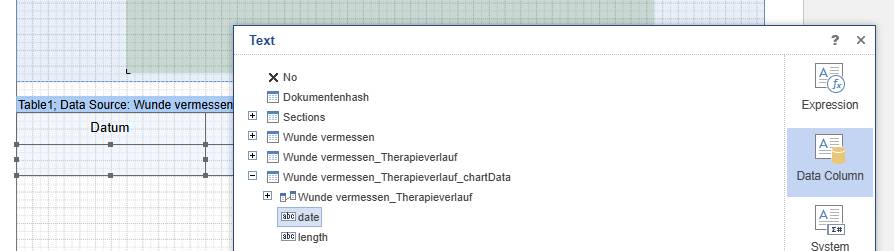

- als nächstes die Felder in der zweiten Zeile mit den entsprechnenden Einträgen im Dictionary verknüpfen, z.B. unter Datum das Feld "date" verknüpfen
- am Ende sollte das ungefähr so aussehen:
Bilderverlauf einfügen
- Band einfügen (Insert - Bands - Data)
- Band mit der Data Source "Therapieverlauf_images" verknüpfen
- Bild einfügen (Insert - Image) und entsprechend der gewünschten Größe der späteren Grafik anpassen (Image Stretch + Aspect Ratio)

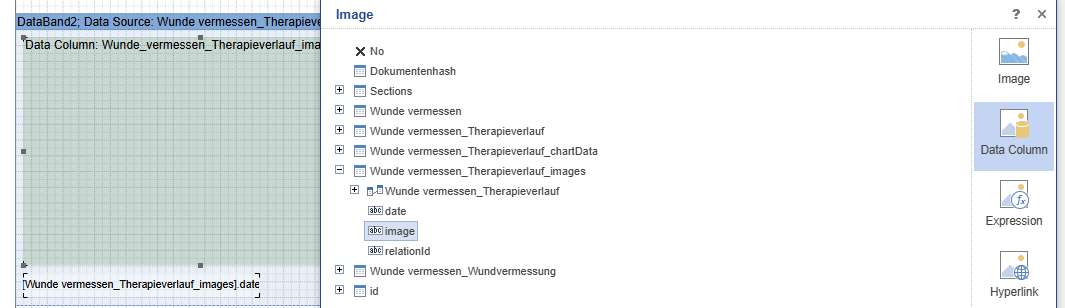

- Bild mit der Data Source "Therapieverlauf_images.image" verknüpfen
- Optional, wenn jeweils zwei Bilder nebeneinander angezeigt werden sollen bei den Eigenschaften unter "Columns" den Wert bei "Number of Columns" auf 2 setzen
- Textfeld unter dem Bild einfügen (Insert - Text) und mit der Data Source "Therapieverlauf_images.date" verknüpfen, so wird das Aufnahmedatum des Bildes mit angezeigt
